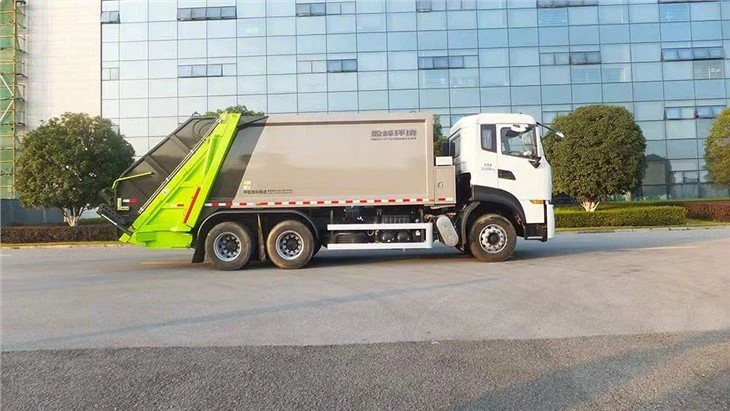

25 tonnia puristettua roskaa, raskas kuorma-auto

Ptuoteerittely

ZOOMLION-tuotemerkki ZBH5250ZYSDFE6 25 Tons Compressed Garbage Heavy Truck on upouusi takakuormattu puristettu jäteauto, jonka on itsenäisesti kehittänyt ja suunnitellut Changsha Zoomlion Environment Industry CO., LTD. Ajoneuvoa on muunnettu Dongfeng Tianlong tyypin II alustalla ja muut komponentit, kuten jätesäiliö, täyttö, työntö, syöttömekanismi, täyttöaukon kansi, hydraulijärjestelmä, pneumaattinen järjestelmä ja sähköjärjestelmä.

Tälle autolle on ominaista korkea hyötysuhde, ytimekäs ja kaunis ulkonäkö, erinomainen suorituskyky sekä humanisoidut ohjaus- ja toimintatilat.Kaksisuuntaista pakkaustekniikkaa käytetään kaupunkitalousjätteen keräämiseen ja kuljettamiseen suurella lastauskapasiteetilla, ja sen kattava suorituskyky saavuttaa johtavan tason. vastaavista tuotteista Kiinassa.Ydinkomponentteihin, kuten hydrauliikka- ja sähkökomponentteihin, valitaan korkealaatuisia komponentteja, jotka tarjoavat hyvän toiminnan vakauden.Lisäksi voidaan valita useita syöttömekanismeja: 120L/240/660L muovirummun kääntömekanismi, 120L/ 240L muovirummun kääntömekanismi, rummun (kauhan) kääntömekanismi, kauhan kääntömekanismi, kauhan nostomekanismi ja kääntörummun kääntömekanismi.

Functions
Siinä on monia toimintoja, kuten roskien keräys, automaattinen lastaus ja tiivistys, löysäjätteen pakkaus, jätteiden siirto ja kaato jne.
Toimintaperiaate: Jätteitä täytettäessä roska-ämpärissä olevat roskat kaadetaan ensin täyttösuppiloon sylinterikäyttöisellä syöttömekanismilla. Kun täyttöastia on täynnä roskia, kaavin avautuu ja liukulevy ajaa kaavinta liikkumaan yhdessä liukukiskoa pitkin alas. Kaavin työnnetään roskien joukkoon murskaamista ja ensimmäistä puristamista varten. Kaavin pyörii nivelpisteen ympäri tiivistäen roskat entisestään. Kun kaavin on paikallaan, se liikkuu liukulevyn mukana. Jätteet tiivistetään edelleen ja täytetään roskakoriin, jossa liukusäädin ja kaavin palaavat alkuperäiseen asentoonsa ja painetäyttö suoritetaan loppuun. Koko työprosessia ohjataan automaattisesti. Kun roskat täytetään jatkuvasti, työntölapio vetäytyy vähitellen puristusvoiman vaikutuksesta, jolloin roskat täyttävät tasaisesti koko roskasäiliön.
Kun roskat puretaan, lukituskoukku avautuu automaattisesti sähköohjauksella, täyttölaite nostetaan ja painetäyttömekanismi suorittaa valmistelutyöt kierrätyssiivoussuppilon jäännösjätteen purkamiseen ja työntölapio työnnetään ulos, kunnes jätteiden purku on valmis. Kun jätteiden purkaminen on suoritettu, suoritetaan täyteaineen laskeutumistoiminto, lapion työntäminen takaisin tietylle etäisyydelle päättyy automaattisesti, täyttöaine laskeutuu ja lukitustoiminto on suoritettu, tähän asti jätteiden purkaminen on suoritettu kokonaan.

Asovellus

Se soveltuu pääasiassa tynnyriin, säkitykseen ja irtotavarana kotitalousjätteen keräykseen ja kuljetukseen kaupunkien asuinalueilla, yhteisöissä, suurissa tehtaissa, kaivoksissa ja laitoksissa. Tehdäkseen hyvää työtä suurten roskien puhdistamisessa ja käsittelyssä, ZOOMLION Environment on kehittänyt suuren roskakompressorin murskaamaan ja keräämään nopeasti raskaat roskat, yksinkertaistamaan puhdistusprosessia ja vähentämään ympäristön sanitaatiotyöntekijöiden työvoimaa.
Erityisesti 25 t Tons Compressed Garbage Heavy Truck (suppilotyyppi ja sisäänrakennettu induktiokokoonpano) pystyy käsittelemään suuria kotitalousjätteitä, jotka voivat murskata ja täyttää suuria kotitalousjätteitä, kuten huonekaluja, sohvaa, kodinkoneita. , yksinkertaistaa puhdistusprosessia ja vähentää ympäristönpuhdistajien työvoimaa. Tämä tuote (rummun kääntökokoonpano) voidaan siirtää pienikokoisella kuljettimellamme. Uusi mobiili-ajoneuvo-ajoneuvon vastaanotto- ja kuljetustapa on uusi vastaanotto- ja kuljetusmuoto ison puristetun jäteauton ja pienen keräilyauton avulla. Sen ominaisuudet ovat hyvä ympäristönsuojelu telakointialueella, alhainen vastaanottotavan käyttökustannukset ja joustava kuljetus telakointialueella. Lisäksi tuotteessa on erilaisia ​​rumpu- (ämpäri) -mekanismeja, jotka sopivat erilaisten jätteenkeräysmenetelmien eri käyttäjille.

Mrakenne ja suorituskykyominaisuudet
1.Chassis
Chassis. Dongfeng Automobile Co., Ltd.:n valmistama Tianlong DFH1250D4 tyyppi II -auton alusta on hyväksytty uudelleenasennukseen, sillä on vahva teho ja kantavuus. Alusta on Kiinan edistynein ja luotettavin, ja se täyttää kansalliset VI-päästöstandardit.
Moottori.Se käyttää Dongfeng Cummins D6.7NS6B290 -dieselmoottoria, jonka nimellisteho on 213 kW ja nimellisnopeus 2300 r/min, joka täyttää kansalliset VI-päästöstandardit.
2. Tärkeimmät rakenneosat
Tyyppi ZBH5250ZYSDFE6 25 tonnia puristettua roskaa, raskas kuorma-auto koostuu pääasiassa roskasäiliöstä, täyttösäiliöstä, työntimestä, syöttömekanismista, täyttöaukon kannesta, jätevedenkeräysjärjestelmästä, suojakaiteesta, roiskeenestojärjestelmästä, hydraulijärjestelmästä ja sähköjärjestelmästä. Yksityiskohdat ovat seuraavat:
Tyypin II runko Työntölapio (laatikossa) Roskakori Täyttöaine Täyttöaukon kansi

Hydraulijärjestelmän suojakaiteen sähköjärjestelmä Syöttömekanismi
Roskakori
Jäteauton laatikko on tuotteen komponentti kotitalousjätteiden keräämiseen ja varastointiin, ja se on myös liitäntäalusta tärkeille komponenteille, kuten täyteaineelle ja alustalle. Sen järkevä rakennesuunnittelu ja materiaalivalinnat varmistavat tuotteen suorituskyvyn optimoinnin: roskien kanssa kosketuksissa olevat teräslevyt on valmistettu korkealaatuisesta säänkestävästä teräksestä, jolla on vahva korroosionkestävyys ja joka pidentää tuotteen käyttöikää; roskakorin vaakasuora osa on suorakulmainen runko ja pituusleikkaus on puolisuunnikkaan muotoinen kehys, molemmat sivut, ala- ja yläpinnat ovat kaikki kaarevia pintamalleja, koko kone on kaunis ja antelias, ja yleisellä rakenteella on korkea lujuus ja jäykkyys. Jäteauton laatikon pohjassa on täyttöaukon lukitusmekanismi.
Täyteaine
Täyteaine on komponentti, jota tuote käyttää kotitalousjätteen puristamiseen ja vähentämiseen. Täytteen painetäyttömekanismi viimeistelee prosessin, jossa jätteet puristetaan täyttösuppilossa ja täytetään roskakoriin liukulevyn liukuliikkeen ja kaavin pyörimisen kautta. Täytteen pohjassa on jätevesisäiliö, joka parantaa tuotteen kykyä varastoida jätevettä; täytteen etupinta on varustettu tiivistenauhalla ja muodostaa tiivistysrakenteen jäteastian takapinnan kanssa estääkseen tehokkaasti jäteveden vuotamisen.
Täyteaineen kansi
Täyttöaukon kantta käytetään suojaamaan laitetta roskien ja hajujen vuotamisen estämiseksi. Täyttökannen avaaminen ja sulkeminen viimeistellään kytkentämekanismilla ja ajolla.
Syöttömekanismi
Syöttömekanismi on komponentti, joka kaataa jätesäiliössä olevat roskat täyttösuppiloon. Keräyssäiliön erilaisen käyttöalueen mukaan tämä komponentti voidaan jakaa kauhan kippimekanismiin, kauhan kippimekanismiin ja kauhan kauhan mekanismiin. Kauhan kippimekanismi mukautuu 120L/240L/660L/1100L vakiomuovikauhoihin, 300L rautakuhoihin ja 800L rautakuhoihin. Se voidaan sovittaa 1400L katettuun roskasäiliöön, ja kauhamekanismi voidaan sovittaa 3350L isoon roskasäiliöön. Roskien pudotus täyttösuppiloon toteutetaan hydraulisylinterillä, joka käyttää nelitankoista vivustomekanismia.
Työnnä lapio
Työntölapio valmistetaan hitsaamalla korkealaatuisia profiileja ja säänkestäviä teräslevyjä tuotteen purkamiseksi. Puskukone on roskakorin sisällä, ja sitä ohjaa nelivaiheinen hydrauliöljy roskakoria pitkin purkamisen loppuunsaattamiseksi.
Suojakaide

Kaide asennetaan poikkipalkeilla ja laadukkailla hiiliteräskannattimilla, kauniilla ulkonäöllä ja runsaalla kannatinasennuksella.
3. Toimintatila
Ajoneuvo ottaa käyttöön ohjaustilan "liikeohjain plus CAN-väylän ohjauspaneeli".Ajoneuvon käyttö on toteutettu 3 käyttölaitteella, joista yksi on ohjaamon ohjauspaneelissa ja kaksi muuta sijaitsevat ohjauslaatikossa ajoneuvon takaosan oikealla ja vasemmalla puolella. ajoneuvo.

Ohjauspaneeli sijaitsee ohjaamossa ja kuljettaja voi suorittaa puskutraktorin purkutyöt nousematta pois autosta:

Ohjaamon ohjauspaneelin painikkeiden toiminnot on kuvattu seuraavassa taulukossa:

Jokaisen takaohjauspaneelin painikkeen toimintokuvaus näkyy alla olevassa taulukossa:

	Yksittäinen pakkaus	Puristusprosessin päätyttyä kaavin avautuu, rullalauta laskeutuu, kaavin sulkeutuu, rullalauta liikkuu ylöspäin ja toiminta jatkuu pysähtymättä.
	Jatkuva puristus	Puristusprosessi toistetaan useita kertoja, kunnes hätäpysäytyspainiketta painetaan.
	Toiminnan peruutus	Kun teet yhden ja jatkuvan syklin, paina hätäpysäytyspainiketta ja paina sitten toimintoa peruuttaaksesi, kaavin ja liukulevy palaavat alkuasentoonsa.
	Hätäpysähdys	Lopeta nykyinen toiminto.
	YLÖS roskakoriin	Syöttötoiminto, kauhan (kauhan) sylinteri pidennetään.
	Roskakoriin alas	Syöttötoiminto, kauhan (kauhan) öljysylinteri vetäytyy sisään.
	Etäyhteys	Paina kaukosäätimen kosketuspainiketta, jolloin ohjaamossa oleva summeri piippaa kommunikoidakseen kuljettajan ja kuljettajan välillä ajoneuvon takana.
	Hätäpysähdys	Paina sienipäätä, ohjain sammuu, käynnissä oleva toiminta pysähtyy, vedä sienipäätä, ohjain käynnistyy uudelleen, oletus on etualueen toiminta

Ajoneuvo voidaan varustaa lisävarusteena saatavalla videotaustajärjestelmällä. Multimedian reaaliaikainen valvontajärjestelmä voidaan valita valvomaan paineen täyttöä, lastausta, purkamista ja peruuttamista koskevia tietoja ajoneuvon käytön turvallisuuden suojelemiseksi. Se voidaan varustaa langattomalla kauko-ohjainlaatikolla käyttäjän työturvallisuuden varmistamiseksi.

Tärkeimmät suorituskyky ja ominaisuudet
Vahva korroosionkestävyys ja kulutuskestävyys.Pääkomponenttien materiaalit, roskakorit, puskukoneet, täyteaineet ja muut roskien kanssa kosketuksissa olevat osat on valmistettu erittäin lujasta säänkestävästä teräksestä tai kulutusta kestävästä teräksestä, jolla on erinomainen yleinen rakenteellinen suorituskyky, vahva korroosionkestävyys ja kulutuskestävyys.
● Roskakori on ulkonäöltään kaunis ja rakenteeltaan luotettava.Roskakorin poikittaisleikkaus on suorakaiteen muotoinen ja pituusleikkaus puolisuunnikkaan muotoinen. Molemmat sivut, ala- ja yläpinnat ovat kaikki kaaren muotoisia. Koko koneella on kaunis ja antelias ulkonäkö, ja yleisellä rakenteella on korkea lujuus ja jäykkyys.

●Vahva lastauskyky ja korkea työteho.Se käyttää kehittynyttä kaksisuuntaista pakkaustekniikkaa ja korkeaa pakkaussuhdetta, mikä on johtava asema alalla. Täyttöaika on lyhyt, yhden täyttökerran sykliaika alle 24 sekuntia, yhden purkamisen sykliaika alle 55 sekuntia ja täyttösäiliön täyttötilavuus on 2,4 m³. Painetäyttömekanismin kaaren muotoinen kaavinpinta ottaa käyttöön ainutlaatuisen S-muotoisen kaaripinnan, ja kaavinpinta koostuu kahdesta kaaripinnasta. Kun kaavin kaavinta suoritetaan, kaksi kaaripintaa synnyttävät puristusvoiman, joka on kohtisuorassa tangentin pinnan normaalisuuntaan nähden, mikä voi saavuttaa esipuristusvaikutuksen täyteaineen suppilossa oleviin irtonaisiin roskat ja parantaa tehokkuutta. painetäyttötoiminto. Jätteiden keräys- ja kuljetusprosessi on tehokas ja nopea, ja se on alan johtava.

● Edistyksellinen ohjaustekniikkaeroaa perinteisestä PLC-ohjaustilasta, jota yleisesti käytetään kotimaisessa teollisuudessa. Tuote ottaa käyttöön edistyneimmän "CAN-väylän plus erikoisohjaintilan" ohjaustilassa, jolla on korkea automaatioaste, hyvä luotettavuus, alhainen vikasuhde ja käyttöikä. pitkä. Moottorin tehonsäätö on täysin automatisoitu sähköjärjestelmän kautta sen varmistamiseksi, että moottori voi automaattisesti kiihtyä ja käydä tyhjäkäynnillä roska-auton jokaisessa käyttötilassa, jolloin vältetään tehohäviö ja järjestelmän lämpeneminen, alhainen polttoaineenkulutus ja hyvä taloudellisuus.

● Hydraulinen ja sähköinen integroitu hydraulisylinteritekniikkaKaavinsylinteri ja liukulevysylinteri ottavat käyttöön sylinterin sisäänrakennetun korkeapaineisen lähestymiskytkimen, eli lähestymiskytkinelementti ja sylinteri yhdistetään yhdeksi. Tämä tekniikka voi toteuttaa painetäyttömekanismin toiminnan tarkan ohjauksen ja parantaa merkittävästi tuotteen ohjauslogiikkaa. Luotettavuus ja tarkkuus. Samanaikaisesti hydraulisylinterin hydraulinen isku on pieni ja toimintamelu on alhainen.

● Tiivistyskäsittely eliminoi toissijaisen saastumisen. Roskat ovat suljetussa tilassa puristuksen, täytön ja kuljetuksen aikana. Täyteaineen ja roskakorin liitospinta on tiivistetty kaksikerroksisella kumilla ja tiivisteeseen on asennettu jäteveden poistolaite, joka varmistaa, että jätevesi ei tippu ja roisku keräyksen ja kuljetuksen aikana (kaksoistiivistystekniikka). Täyteainekansi peittää täyteaineen täyttöaukon kokonaan, mikä eliminoi siirtoprosessin aikana peräilmavirran häiriöstä johtuvan lentävän roskan ja pölyn ilmiön ja vähentää samalla hajusaastetta.

Roskakorin takaosan tiiviyden varmistamiseksi ja jäteveden valumisen estämiseksi täyttöaukon lukitsemiseen käytetään itsenäisiä lukituskoukkuja. Roskakorin takapään ja täyteaineen liitoskohdassa oleva tiivistenauha on aina puristettuna. Se varmistaa täyteaineen ja roskakorin kiinnityspinnan hyvän tiivistyskyvyn ja välttää tippuvan jäteveden aiheuttaman toissijaisen saastumisen.(itsenäinen lukitusmekanismi)

●
Korkea turvallisuus:Kuormaimen vasemmalla ja oikealla puolella on hätäjarrupainikkeet. Paina painiketta hätätilanteessa katkaistaksesi koko ajoneuvon virran, toteuttaaksesi työn pysähtymisen missä tahansa tilassa tai missä tahansa asennossa ja varmistaaksesi käyttäjien ja laitteiden turvallisuuden. Roskakorin kyljessä on pudotuksenestokytkin, joka estää lastauslaitteen nostamisen ja lastauslaitteen laskeutumisen ja ihmisten turvallisuuden vaarantamisen; tuote on varustettu hälytyslaitteella ja takana olevalla kosketustoimintopainikkeella, jota voidaan käyttää turvalliseen toimintaan. Hälytin muistuttaa käyttäjää toimimaan varovasti ja ymmärtämään käyttäjän ja kuljettajan välistä viestintää; edistynyt hydraulinen nostoturvapiiri, vaikka hydrauliöljyputki repeytyisi täyttöaineen nostamisen aikana, täyttöaine ei putoa yhtäkkiä ja aiheuta pahaa onnettomuutta; roska; Laatikon päällä on turvatuki, joka estää täyteainetta putoamasta ja vahingoittamasta ihmisiä; tuotteeseen on kiinnitetty turvakylttejä, jotka ohjaavat käyttäjää toimimaan turvallisesti.

● "Auto-auto" telakoinnin ja siirron toteutusKuormaimen kansi käyttää pneumaattista sylinterikäyttöistä taitettavaa muotoa, ja syöttömekanismin tynnyrin kääntyvän telineasetelman optimoitu rakenne mahdollistaa telakoinnin ja siirron takaa lastattavalla ZZZ-sarjan siirtoajoneuvolla.

● Erittäin mukautuvaKäyttäjät voivat valita erilaisia ​​ämpäri (ämpäri) mekanismeja eri jätteenkeräysmenetelmien mukaan: tavallinen roska-rautakauha ZBT59003-88 (300 L), muovinen roskakori (120L, 240L, 660L, 1100L), satunnainen auton roskakori (800) litraa), ämpärimekanismi (1400L) ja ämpärimekanismi (3365L).
●Humanisoitu toiminnanohjausohjausrasia on asennettu ohjaamoon ja ajoneuvon takaosaan. Ohjaamon ohjausrasia voi ohjata työntöä ja purkamista sekä valita toimintatilan. Ajoneuvon takaosassa oleva toiminnanohjauslaatikko ohjaa paineen täyttömekanismia ja kauhamekanismia. Käyttö, käyttö ja käyttö ovat erittäin käteviä, varsinkin kaatopaikalla, kuljettajan ei tarvitse nousta kuorma-autosta tyhjentääkseen loppuun.

● Laadukkaat sähkö- ja hydraulikomponentitTuote on varustettu korkealaatuisella, hiljaisella monitieventtiilillä, jolla on suhteelliset ominaisuudet, joka voi tehokkaasti poistaa nesteen törmäysmelun hydraulisen peruutuksen hetkellä ja parantaa nykyistä häiritsevää ongelmaa jäteautojen käytön aikana. Teollisuus on alan ensimmäinen, joka suunnittelee hydrauliöljyn suodattimen suunnanvaihtoventtiilin sisääntuloon, jotta se puhdistaa hydrauliöljyn mahdollisimman hyvin, vältetään hydrauliventtiilin jumiutumista ja parantaa tuotteen luotettavuutta. Sähköjärjestelmän avainkomponentteja ovat kaikki kansainvälisesti tunnetut merkkikomponentit, kuten lähestymiskytkimet ja ohjauspainikkeet, jotka parantavat jäteauton luotettavuutta.


● Korkealaatuisten kulutusta kestävien teknisten muovien käyttö,Paineen täyttömekanismi, rullalaudan liikepari ja roskakoriradalla olevan puskurin liikepari ottavat kaikki "liukukappaleen" liikemuodon. Itsevoiteleva toiminto ja itsepoistokyky.

● Putkilinjan asettelu on kaunis ja luotettava. THydraulijärjestelmä käyttää holkkityyppistä putkistoa, joka on kaunis ulkonäkö ja hyvä toistuvassa purkamisessa ja kokoonpanossa. Tavallisiin hitsattuihin putkiin verrattuna se voi vähentää epäpuhtauksien vaikutusta hydraulijärjestelmän suorituskykyyn.
●
Luotettava ja käyttäjäystävällinen kokoonpano.Multimedian reaaliaikainen valvontajärjestelmä voidaan valita valvomaan paineen täyttöä, syöttöä, purkamista ja peruutustietoja ajoneuvon käytön turvallisuuden suojelemiseksi. Se voidaan varustaa langattomalla kauko-ohjainlaatikolla käyttäjän työturvallisuuden varmistamiseksi.
● Alumiiniseoksesta valmistettu suojakaide:Sivusuojakaide on valmistettu alumiiniseosprofiilista, ulkonäkö on kaunis ja se voidaan kierrättää täysin resurssien tuhlaamisen ja ympäristön saastumisen estämiseksi.

Suuri kotitalousjätteen keräys
Tämä tuote pystyy poistamaan ja kuljettamaan suuria kotitalousjätteitä. Se on siirtolaitteisto, joka yhdistää suuren kotitalousjätteen keräyspisteen suureen kotitalousjätteen käsittelylaitokseen. Se voi rikkoa, puristaa ja siirtää suuret kotitalousjätteet paikan päällä, ratkaista vaikean lastauksen ja suuren kotitalousjätteen suuren kuljetusmäärän ongelmat, yksinkertaistaa poisto- ja kuljetusprosessia ja vähentää sanitaatiotyöntekijöiden työvoimaa.
Perinteisiin puristusjäteautoihin verrattuna tämä tuote voi hajottaa, puristaa ja siirtää suuria kotitalousjätteitä pääasiassa seuraavien tavoitteiden perusteella:
Supermurskausvoima: Tpainetäyttömekanismissa on "sisäänrakennetun rullalautasylinterin" suunnittelukonsepti. Roskien puristusprosessin aikana rullalaudan sylinterin suuri onkalo ajaa liukulevyä alaspäin muodostaen jopa 300 KN:n nimellispuristusvoiman. Kyky puristaa ja murskata roskat on erittäin vahva.

Kätevä ruokinta:Täyttösuppilon tilavuus on 2,4 m³, syöttöaukon leveys 1972 mm ja täyttösuppilon pituussuuntainen pituus 1700 mm, mikä on suunniteltu helpottamaan suurten kotitalousjätteiden täyttämistä ja syöttämistä;

Erityinen suojaus:Innovatiivinen käyttö paineen täyttömekanismin hydraulisylintereihin sisäänrakennettujen antureiden avulla ratkaisemaan ongelman, että ulkoiset anturit vaurioituvat helposti suurikokoisten jätteiden takia, kun suuria kotitalousjätteitä täytetään paineella;
Kulutusta kestävä ja luotettava:Ottaen huomioon ajoneuvojen suuren mittakaavan kotitalousjätteen kulutuskestävyysongelman, täyttökauha on valmistettu kulutusta kestävästä teräksestä ja kaavin on valmistettu erittäin lujasta teräksestä. Rakenteen yleinen rakenne on erinomainen, luotettava ja kestävä.
Tämä tuote soveltuu pääasiassa suurten kotitalousjätteiden, kuten jätesohvien, patjojen, jätepuulaatikoiden ja kodinkoneiden (jätejääkaappien) keräämiseen ja siirtoon.

Tärkeimmät tekniset parametrit
